ワイヤレス同期ユニット
![ワイヤレス同期ユニット](https://www.sports-sensing.com/archives/001/202106/0c3faced551c2e3bd44b5499f93fa1455d3cadff82ed19dea297041fe3997041.png)
ワイヤレス同期ユニット
ワイヤレス同期ユニットは、既存の計測機器やモーションキャプチャシステム、高速度カメラなど、様々な機器との連動に有用です。無線制御されたコマンドに応じてパルス信号を出すことで、他の計測機器との同期を実現します。
柔軟なパルス設定
- 5Vと3V、出力電圧レベルを変更可能
- 極性(立ち上がり/立ち下がり)の切替が可能
- パルス幅の切替が可能
発光ユニットと連携
映像を撮影する際に、同期信号として発光を映り込ませる手法はよく行われるものです。ワイヤレス同期ユニットに発光ユニットを接続すれば、すぐに実現可能です。
用途例
- モーションキャプチャシステムとの連動
- 弊社無線センサとの連動
- 同期発光ユニットへの入力として(ビデオへ光を映り込ませる)
- DSPアナログ電圧データロガーと、同期信号をアナログ電圧として記録
仕様詳細
製品名 | ワイヤレス同期ユニット |
出力ポート | 3 |
入力ポート | 1 |
無線方式 | 2.4GHz帯特定小電力 (IEEE802.15.4準拠 独自プロトコル) |
無線周波数 | 2405MHz ~ 2480MHz (5MHz間隔、16波) |
空中線電力 | +5dBm以下 |
通信距離 | 見通し50m ※本機取付状態および周囲環境により変更します |
パルス出力電圧レベル | HIGT:3.3V/5V |
LOW:0V | |
パルス時間幅 | 1msec~1000msec |
極性 | スイッチにより切替可能 |
電源 | 単4電池 x 2本(ニッケル水素充電電池を推奨) |
連続動作時間 | 約8時間 (動作環境により変動します) |
寸法 | 100mm x 35mm x 65mm (アンテナ等の突起物を含まず) |
重量 | 100g (電池を含む) |
製品一覧
![](/archives/001/202106/4574f8d521928e7f57e3567e90c1e5e98e54079c65315d208a463fbfb29a68d7.png)

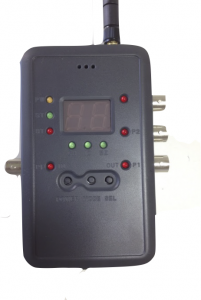

製品名称 | ワイヤレス同期ユニット |
---|---|
型番 | SS-WSY12 |
価格 | \80,300 |
このような分野の方にお薦めです
- スポーツ
- リハビリテーション
- 行動観察
- 教育
